Woltman Vètikal Enstalasyon Kalite Sèch Dial Dlo Meter
Mezire volim total dlo frèt (cho) ki pase nan tiyo a.Li se yon mèt dlo Woltman vètikal pou aplikasyon endistriyèl ak irigasyon nan gwosè soti nan 40 a 200mm pou mèt frèt.
Dekri teren
WS DN40 ~ 200 Woltman vètikal Wapre Meter
Karakteristik pwodwi / avantaj
- Inite mezi detachable, filtre enteryè, antretyen fasil;
- Dial sèk, kondwi mayetik, kenbe lekti klè pou yon tan long;
- Koule ki ba kòmanse, pèt presyon ki ba nan gwo vitès koule, pi bon pase mèt wou vane;
- Ka fè fotoelektrik lekti dirèk transmisyon aleka ak kontè dlo pwodiksyon, aparèy transmisyon Remote ka ajoute sou demann, tankou Reed switch oswa Hall, Sorti batman kè.
- Done teknik yo konfòme yo ak estanda ISO 4064.
Estanda:GB/T 778 ISO4064
Materyèl kò kontè dlo:gri fè, ductile fè, asye pur, plastik
Nivo verifikasyon estanda:R160; R200
Kondisyon travay
- Tanperati dlo: T30 T50
- Klas presyon dlo: MAP10
- Klas-pèt presyon: ∆p63
Maksimòm erè akseptab
(1) Soti nan koule minimòm-pousantaj (Q1) enklizif rive nan koule tranzisyonèl-pousantaj (Q2) eksklizif ± 5%.
(2) Soti nan koule tranzisyonèl -pousantaj (Q2) rive nan to koule twòp chaj (Q4) ± 2% (mèt dlo cho ± 3%)

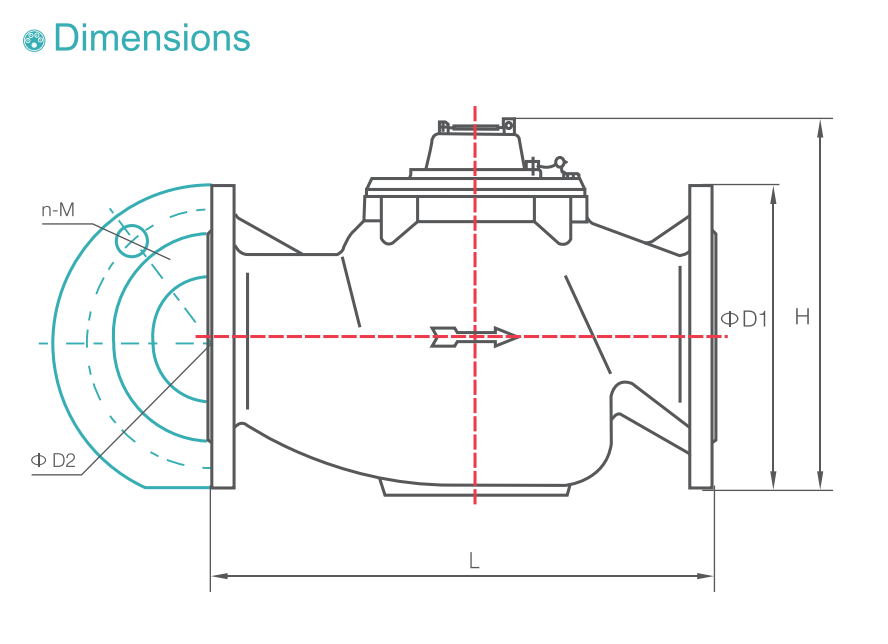

Modèl ak spesifikasyon
|
Modèl |
Gwosè |
L |
H |
Konekte bride |
||
|
φD1 Deyò |
φD2 Bolt Circle |
Konekte boulon |
||||
|
mm |
||||||
|
WS-40 |
1½" |
245 |
280 |
- |
- |
R1V2 (koneksyon vis) |
|
WS-50 |
2" |
280 |
280 |
165 |
125 |
4-M16 |
|
WS-65 |
2½" |
200 |
280 |
185 |
145 |
4-M16 |
|
WS-80 |
3" |
370 |
300 |
200 |
160 |
8-M16 |
|
WS-100 |
4" |
370 |
305 |
220 |
180 |
8-M16 |
|
WS-150 |
6" |
500 |
500 |
285 |
240 |
8-M20 |
|
WS-200 |
8" |
500 |
515 |
340 |
295 |
8-M20 |
|
REMAK:Dimansyon bride a konfòm ak estanda ISO 7005. Lòd pou pwodwi kondisyon espesyal yo aksepte tou. |
||||||
|
PRINCIPAL SPECIFIKASYON TEKNIK
|
|||||||||
|
Modèl |
Gwosè |
Q4 |
Q3 Pèmanan |
Q₃/Q₁ |
Q₂/Q1 |
Q₂ Tranzisyon |
Q1 |
Minimòm |
Maksimòm |
|
m³/h |
m³/h |
m³ |
|||||||
|
WS-40 |
1½" |
50 |
40 |
160 |
1.6 |
0.4 |
0.25 |
0.0005 |
999,999 |
|
WS-50 |
2" |
50 |
40 |
160 |
1.6 |
0.4 |
0.25 |
0.0005 |
999,999 |
|
200 |
1.6 |
0.32 |
0.2 |
0.0005 |
999,999 |
||||
|
WS-65 |
2½" |
50 |
40 |
160 |
1.6 |
0.4 |
0.25 |
0.0005 |
999,999 |
|
200 |
1.6 |
0.32 |
0.2 |
0.0005 |
999,999 |
||||
|
WS-80 |
3" |
79 |
63 |
160 |
1.6 |
0.63 |
0.39 |
0.0005 |
999,999 |
|
200 |
1.6 |
0.5 |
0.32 |
0.0005 |
999,999 |
||||
|
WS-100 |
4" |
125 |
100 |
160 |
1.6 |
1 |
0.63 |
0.0005 |
999,999 |
|
200 |
1.6 |
0.8 |
0.5 |
0.0005 |
999,999 |
||||
|
WS-150 |
6" |
312 |
250 |
160 |
1.6 |
2.5 |
1.56 |
0.005 |
9,999,999 |
|
200 |
1.6 |
2 |
1.25 |
0.005 |
9,999,999 |
||||
|
WS-200 |
8" |
500 |
400 |
160 |
1.6 |
4 |
2.5 |
0.005 |
9,999,999 |
|
200 |
1.6 |
3.2 |
2 |
0.005 |
9,999,999 |
||||
Kontè dlo eksplozif View
